奧鎂集團(tuán)巴西公司的Gustavo Nogueira等在UNITECR 2025會(huì)議上發(fā)表的論文介紹了該公司開(kāi)發(fā)的新型高純死燒鎂砂，編譯如下：

由于具有高化學(xué)純度、優(yōu)異的熱穩(wěn)定性、抗堿性爐渣侵蝕性以及在堿性侵蝕環(huán)境的適用性，死燒鎂砂（DBM）是高溫工業(yè)應(yīng)用中最重要的耐火原料之一，特別是在鋼鐵、水泥和有色金屬工業(yè)中。

死燒鎂砂通常由菱鎂礦等在1500～2000 ℃范圍內(nèi)燒結(jié)制備。經(jīng)熱處理后，碳酸鹽分解，形成高體積密度和低氣孔率的致密方鎂石（MgO）晶體。其燒結(jié)過(guò)程消除了殘余孔隙，促進(jìn)晶粒生長(zhǎng)，有助于提高機(jī)械強(qiáng)度、體積穩(wěn)定性和在苛刻操作條件下的抗侵蝕性。與電熔鎂砂（熔融溫度2800 ℃制備）相比，燒結(jié)鎂砂的體積密度較低，并存在一些殘余孔隙。然而，這種孔隙率賦予死燒鎂砂優(yōu)異的抗熱震性，這對(duì)于溫度波動(dòng)頻繁的應(yīng)用環(huán)境是有利的，如水泥回轉(zhuǎn)窯、中間包和某些鋼包內(nèi)襯。

氧化鎂的燒結(jié)行為受到多種因素的影響，包括原料的純度、粒度分布、煅燒參數(shù)和液相生成量等，必須嚴(yán)格控制SiO2和CaO等雜質(zhì)含量。奧鎂集團(tuán)巴西公司的技術(shù)人員以菱鎂礦為原料，通過(guò)優(yōu)化煅燒和燒結(jié)工藝開(kāi)發(fā)出一種新型的高純度死燒鎂砂，其MgO含量超過(guò)99%。采用不同煅燒工藝（靜態(tài)爐、閃速煅燒爐、回轉(zhuǎn)窯和爐膛爐）生產(chǎn)的輕燒鎂砂（CCM）原料，進(jìn)一步燒結(jié)制備死燒鎂砂（DBM），其性能對(duì)比表見(jiàn)1?？梢钥闯觯誀t膛爐輕燒鎂砂為原料制備死燒鎂砂的體積密度最大，約3.50 g·cm-3，晶粒尺寸也最大，約205 μm，外觀如圖1所示。

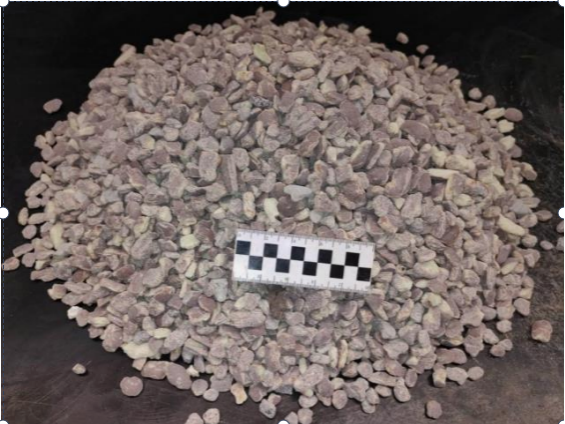

圖1 新型高純死燒鎂砂

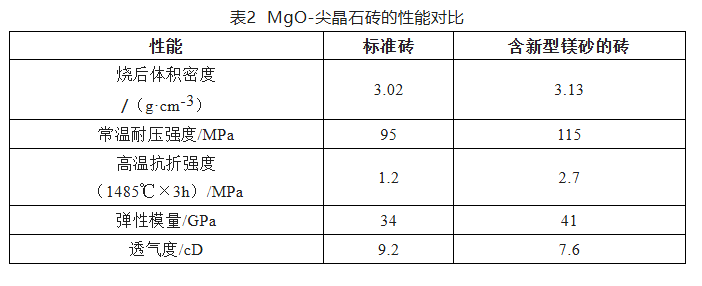

將新開(kāi)發(fā)的高純死燒鎂砂用于MgO-尖晶石磚可以顯著改善其性能（見(jiàn)表2）。與傳統(tǒng)死燒鎂砂制備的MgO-C磚相比，采用新開(kāi)發(fā)的高純死燒鎂砂制備的MgO-C磚的抗侵蝕性得到改善，取得了較好的經(jīng)濟(jì)效益。
